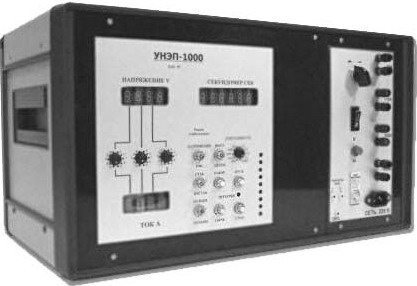

Устройство для испытания защит электрооборудования подстанций 6-10 кВ УНЭП-1000

Устройство для испытания защит электрооборудования подстанций 6-10 кВ УНЭП-1000 предназначено для наладки простых защит подстанций 6-10 кВ, а также может быть использовано для испытания расцепителей автоматических выключателей переменного тока.

Устройство УНЭП-1000 обеспечивает:

• напряжение переменного тока в диапазоне 0-450 В, регулируемое дискретно с шагом 1 В, при токе нагрузки 10 А;
• напряжение постоянного тока в диапазоне 0-250 В, регулируемое дискретно с шагом 1 В, при токе до10 А;
• испытательный переменный ток синусоидальной формы, регулируемый в диапазонах: 0,5-5 А 5-50 А 50-300 А — длительно 5-10 А; 50-100 А; 300-1000 А — до индикации перегрева;
• испытательный ток, регулируемый в диапазоне 0,2-10 А;
• отображение на цифровых индикаторах результатов измерения напряжения 0-500 В и тока 0-1000 А, а также результатов измерения времени от 0,01 сек до 99 мин 59,99 сек;

Встроенные в устройство УНЭП-1000 цифровые индикаторы позволяют отображать действующие значения тока и напряжения переменного и постоянного тока, а также время протекания тока и напряжения от 0,01 с до 100 мин. Кроме того, в УНЭП-1000 встроена защита от превышения максимального тока (автоматический выключатель) и тепловая защита от превышения температуры обмотки нагрузочного трансформатора ( t сраб. = 80^°С). Масса устройства 30 кг.

С помощью УНЭП-1000 можно осуществлять следующие наладочные операции на подстанциях 6-10 кВ:

• снятие характеристик намагничивания трансформаторов тока;
• настройку реле переменного тока типа РТ-40, РТ-80 и аналогичных;
• настройку промежуточных реле переменного и постоянного тока, а также контакторов и реле времени;
• стабилизацию выходных значений тока и напряжения;
• проверку токов и времени срабатывания релейной защиты первичным током (при токах срабатывания защиты не более 1000А).

Технические характеристики устройства для испытания защит электрооборудования подстанций 6-10 кВ УНЭП-1000:
