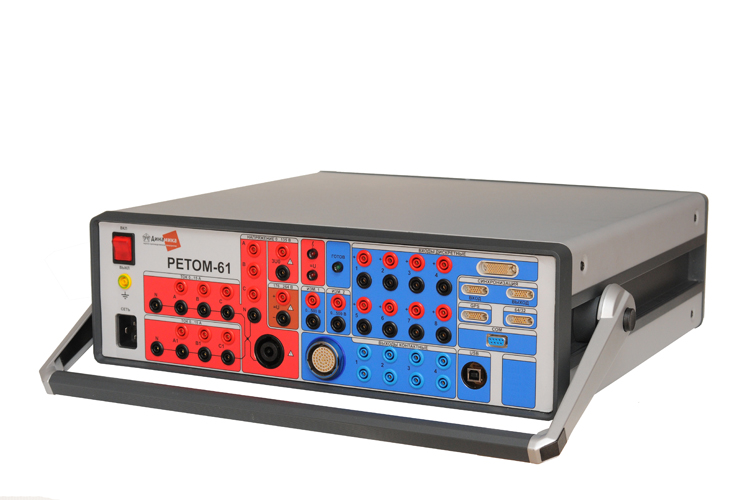

РЕТОМ-61 - испытательный комплекс нового поколения для релейной защиты и автоматики. Продолжение, обновление известного прибора РЕТОМ-51
Основные достоинства РЕТОМ-61
Новые возможности
- две трехфазные системы токов позволяют просто и быстро проверить дифференциальные защиты трансформаторов;
- до 30 А увеличен выходной ток канала в трехфазном режиме, при этом мощность каждого канала составляет 500 ВА;
- максимальный выходной ток 90 А в однофазном режиме позволяет охватить до 90% используемых уставок по току;
- четыре источника напряжения позволяют организовать трехфазную систему напряжений и гальванически изолированный канал 3U0;
- однофазное напряжение до 405 В позволяет осуществлять проверку реле в цепях 0,4 кВ;
- частотный диапазон увеличен до 1000 Гц;
- для питания проверяемого устройства имеется специальный источник напряжения постоянного тока (=U);
- прибор оснащен полнофункциональным двухканальным осциллогрфом-мультиметром;
- встроенный 32-х входовой дискретный анализатор с высоким разрешением (0,1 мс) позволяет максимально полно проанализировать реакцию проверяемой защиты;
- 24 выходные реле позволяют задавать любые комбинации дискретных сигналов при тестировании сложных систем защиты, в особенности микропроцессорных;
- связь с ПК осуществляется с помощью портов USB, COM.
Удобство эксплуатации
- трехфазная система напряжений совместно с каналом 3U0 позволяет проверять сложные защиты, которым необходимо подключение напряжения звезды и разомкнутого треугольника (либо напряжения с ШОН), автосинхронизаторы и т.д.;
- коммутационный блок РЕТ-61850 позволяет проверять микропроцессорные защиты по стандарту обмена данными МЭК 61850;
- применение блока РЕТ-64/32 позволяет увеличить количество дискретных входов до 96 и выходов до 56;
- при помощи блоков РЕТ-GPS можно организовать синхронную работу двух комплексов, находящихся на большом расстоянии друг от друга, что предоставляет уникальную возможность одновременной проверки обоих полукомплектов защиты линии, находящихся на ее концах, например, ДФЗ-201;
- однофазный трансформатор тока РЕТ-10 предназначен для масштабирования тока с коэффициентами 10, 5 и 0,1, что позволяет получать достоверный ток с канала от 1 мА до 300 А;
- трехфазный трансформатор напряжения РЕТ-ТН предназначен для масштабирования напряжения с коэффициентами 1/√3, 1, √3 и 5, это позволяет осуществлять проверку РЗА на напряжение 0,4 и 0,66 кВ, в том числе и счетчиков электроэнергии; все разъемы для подключения расположены на лицевой панели, что позволяет работать с прибором, находящимся как в горизонтальном, так и в вертикальном положении;
- встроенный в РЕТОМ-61 микрокомпьютер обеспечивает работу прибора с любым компьютером под управлением ОС Windows XP/Vista;
- дружественный и привычный интерфейс в среде Windows;
- широкий набор программ бесплатного стандартного пакета ПО позволяет в ручном и полуавтоматическом режиме, а пакет специализированных программ и в автоматическом, удобно и быстро проверять любые реле и защиты;
- открытая архитектура управления РЕТОМ-61 позволяет пользователям создавать собственные проверочные программы с широкими возможностями автоматизации;
- использование стандартных средств Windows для оформления протоколов испытаний облегчает работу по созданию отчетов;
- возможность параллельной работы нескольких устройств РЕТОМ-61 от одного компьютера позволяет получить необходимое количество источников тока и напряжений;
- удобный способ обновления ПО позволяет всегда использовать последнюю версию;
- совместная работа с комплексом РЕТОМ-ВЧм позволяет полноценно проверить весь полукомплект дифференциально-фазной защиты.
Надежность и безопасность
- интеллектуальное устройство с широким внутренним мониторингом обеспечивает высокую безопасность как самого прибора, так и проверяемого оборудования;
- при появлении любой аварийной ситуации сигналы на всех выходах отключаются, а процесс проверки приостанавливается до ликвидации аварии. Это значительно повышает безопасность выполнения работ и достоверность полученных результатов;
- гальваническая развязка между аналоговыми входами сделала безопасным процесс измерения внешних напряжений;
- безопасные клеммы каналов исключают возможность поражения персонала напряжением;
- надежная работа в широких пределах сетевого напряжения;
- прочный и эстетичный корпус прибора, устойчивый к механическим воздействиям.
Область применения
от микропроцессорных реле до электромеханических панелей.
РЕТОМ-61 предназначен для проверки и наладки как в ручном, так и в автоматическом режиме устройств РЗА всех поколений, таких как:
- полупроводниковые отечественные устройства РЗА, например, серий ШДЭ, ПДЭ, ШП, ШЭ, ЯРЭ и др.;
- вся номенклатура электромеханических панелей и комплектов защиты и автоматики производства ОАО «ЧЭАЗ», например, серий ДЗТ, ЭПЗ, ДФЗ и др.;
- отечественныеи зарубежные приборы определения места повреждения;
- современные микропроцессорные реле и сложные системы защиты отечественных и зарубежных фирм;
- панели противоаварийной автоматики и цепи телеизмерения;
- устройства синхронизации;
- счетчики электроэнергии;
- системы возбуждения генераторов;
- железнодорожные защиты.
Каналы тока
- 6 каналов тока позволяют проверять современные микропроцессорные защиты, в том числе и дифференциальные защиты трансформаторов;
- максимальноезначение тока в шести-, трех- и однофазном режимах работы со ставляет соответственно 15, 30 и 90 А;
- высокое выходное напряжение и мощность каналов позволяют эффективно работать с широким спектром нагрузок.
Каналы напряжения
- 4 канала напряжения, каждый обеспечивает выдачу напряжения до 135 В при токе до 1 А, при этом четвертый источник напряжения может работать как самостоятельно, так и выполнять функцию 3U ;
- последовательное соединение нескольких каналов позволяет в однофазном режиме получить более 400 В переменного и постоянного напряжения;
- дополнительный источник оперативного тока для питания проверяемых защит.
Входы и выходы
- 32 дискретных входа*;
- 24 дискретных выхода*;
* Такое количество позволяет наиболее полноценно диагностировать современные микропроцессорные защиты в автоматическом режиме. При необходимости в большем количестве входов/выходов возможно подключение блока РЕТ-64/32;
- 2 измерительных гальванически развязанных аналоговых входа позволяют производить широкий спектр измерений и реализуют функцию двухканального осциллографа.
Связь с ПК
- COM, USB, а также Ethernet, который не только увеличивает скорость обмена данными с компьютером, но и позволяет включить прибор в локальную сеть.
Дополнительные функции
- внутренняя система синхронизации обеспечивает GPS-синхронизациюи синхронизацию с сетью, а также возможность управления несколькими приборами от одного компьютера;
- функция внешнего пуска позволяет синхронизировать начало испытаний с внешними событиями;
- функция имитации положения выключателя (РПО/РПВ) позволяет отказаться от использования реального выключателя или его модели при автоматизированной проверке терминала;
- реализованаподдержка стандарта обмена данными устройств РЗА в соотвествии с IEC 61850 GOOSE.
|
ИСТОЧНИКИ ТОКА
|
||||||||||||||
|
Наименование параметра
|
Значение
|
|||||||||||||
|
Количество, шт.
|
6 независимых
|
|||||||||||||
|
Диапазон изменения тока, А
- в трехфазном режиме
- в однофазном режиме (источники соединены параллельно)
- в режиме постоянного тока (источники соединены параллельно)
|
0,010 – 15,000
0,030 – 90,000
0,010 – 30,000 – (св. 30 – 120)*
|
|||||||||||||
|
Минимальный шаг изменения тока, мА
|
1,0
|
|||||||||||||
|
Максимальное выходное напряжение (амплитудное значение), В, не менее
|
32
|
|||||||||||||
|
Максимальная выходная мощность каждого источника, В·А, не менее
|
250,0
|
|||||||||||||
|
Пределы допускаемой абсолютной погрешности воспроизведения величины постоянного и переменного тока (действующее значение), А **
|
±(0,005х + 0,0001 Хк)
|
|||||||||||||
|
Пределы допускаемой относительной дополнительной погрешности при изменении сопротивления нагрузки в пределах выходной мощности, %
|
±
|
[0.05 x (Rн - Rном) / Rном]
|
||||||||||||
|
Выходное сопротивление по переменному току (50 Гц), Ом, не менее
|
1500
|
|||||||||||||
|
Выходное сопротивление по постоянному току, Ом, не менее
|
2000
|
|||||||||||||
|
Уровень срабатывания защиты от перенапряжения, В (действ.)
|
24
|
|||||||||||||
|
ИСТОЧНИКИ НАПРЯЖЕНИЯ
|
||||||||||||||
|
Количество, шт.
|
4 независимых (включая один с изолированной нейтралью)
|
|||||||||||||
|
Диапазон изменения напряжения, В
|
||||||||||||||
|
- в трехфазном режиме
- в однофазном режиме (2 источника соединены последовательно)
- в режиме постоянного тока (2 источника соединены последовательно)
|
0,03 - 135,00
|
|||||||||||||
|
0,06 - 270,00
|
||||||||||||||
|
0,09 - 380,00
|
||||||||||||||
|
Минимальный шаг изменения напряжения, мВ
|
10
|
|||||||||||||
|
Максимальная выходная мощность каждого источника (при 11вых ≥ 60 В), ВА, не менее
|
80
|
|||||||||||||
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного и постоянного тока, В **
|
±(0,004х + 0,00004Хк)
|
|||||||||||||
|
Наименованиепараметра
|
Значение
|
|||||||||||||
|
Пределы допускаемой дополнительной погрешности при изменении сопротивления нагрузки в пределах выходной мощности, %
|
±
|
[0.08 x (Rн - Rном) / Rном]
|
||||||||||||
|
Выходное сопротивление по переменному току (50 Гц), Ом, не более
|
0,08
|
|||||||||||||
|
Выходное сопротивление по постоянному току, Ом, не более
|
0,08
|
|||||||||||||
|
Уровень срабатывания защиты от короткого замыкания, А
- при действующем значении выходного напряжения до 60 В
- при действующем значении выходного напряжения свыше 60 В
|
||||||||||||||
|
1,0
|
||||||||||||||
|
0,6
|
||||||||||||||
|
Коэффициент пульсаций напряжения постоянного тока на сопротивлении нагрузки 4,3 кОм, % от измеряемого значения, не более
|
0,1
|
|||||||||||||
|
Максимальная выходная мощность в режиме постоянного тока при 380 В, Вт, не менее
|
40
|
|||||||||||||
|
ИСТОЧНИК НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА (оперативного питания)
|
||||||||||||||
|
Диапазон выходного напряжения, В
|
176 - 264
|
|||||||||||||
|
Диапазон выходного тока, А
|
0 - 0,7
|
|||||||||||||
|
Максимальная выходная мощность, Вт
|
100
|
|||||||||||||
|
Размах пульсаций в полосе частот 0-20 МГц при выходном напряжении 220 В и максимальной выходной мощности, %, не более
|
0,5
|
|||||||||||||
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока (во всем диапазоне нагрузок в пределах выходной мощности), %
|
± 1
|
|||||||||||||
|
Гальваническаяразвязка выхода относительно других источников и корпуса, В
|
1000
|
|||||||||||||
|
ИСТОЧНИКИ ТОКА И НАПРЯЖЕНИЯ
|
||||||||||||||
|
Диапазон воспроизводимых частот для источника тока, Гц
|
1 - 800
|
|||||||||||||
|
Диапазон воспроизводимых частот для источника напряжения, Гц
|
1 - 1000
|
|||||||||||||
|
Минимальный шаг изменения частоты, Гц
|
0,01
|
|||||||||||||
|
Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц **
|
± 0,01
|
|||||||||||||
|
Коэффициент нелинейных искажений формы синусоидального сигнала на промышленной частоте (50 Гц), %, не более
|
1,0
|
|||||||||||||
|
Диапазон изменения угла фазового сдвига при промышленной частоте (50 Гц), °
|
0 - 359,9
|
|||||||||||||
|
Минимальный шаг изменения угла фазового сдвига, °
|
0,1
|
|||||||||||||
|
Пределы допускаемой абсолютной погрешности установки угла фазового сдвига (в диапазоне от 5 до 100% диапазона воспроизведения амплитуды сигнала), ° **
|
± 1,0
|
|||||||||||||
|
АНАЛОГОВЫЕ ВХОДЫ
|
||||||||||||||
|
Наименованиепараметра
|
Значение
|
|||||||||||||
|
Количество, шт.
|
2 (гальванически изолированных)
|
|||||||||||||
|
Пределы измерения напряжения, В
|
5
|
50
|
100
|
500
|
||||||||||
|
Пределы допускаемой абсолютной погрешности измерения напряжения , В **
|
±(0,014х + 0,001Хк)
|
|||||||||||||
|
Минимально допустимое значение измеряемой величины напряжения, % предела
|
10
|
|||||||||||||
|
Входное сопротивление встроенного вольтметра, кОм, не менее
|
770
|
|||||||||||||
|
ДИСКРЕТНЫЕ ВХОДЫ
|
||||||||||||||
|
Количество, шт.
|
32 (гальванически изолированных)
|
|||||||||||||
|
Тип
|
"сухой контакт", транзис-торный ключ, ТТЛ 15 В
|
|||||||||||||
|
Максимальное напряжение постоянного тока на входе, В, не более
|
300
|
|||||||||||||
|
Сопротивлениевходной цепи:
- замкнутой, Ом, не более
- разомкнутой, Ом, не менее
|
3500 6000
|
|||||||||||||
|
Время неопределенности считывания состояния входа, мс
|
0,1
|
|||||||||||||
|
Разрешающая способность определения изменения состояния входа, мс, не более
|
0,2
|
|||||||||||||
|
ДИСКРЕТНЫЕ ВЫХОДЫ
|
||||||||||||||
|
Количество, шт.
|
24
|
|||||||||||||
|
Тип контакта: гальванически развязанный, нормально разомкнутый
|
||||||||||||||
|
Используемое реле Schrack «Faston Power Relay 410 83 3 mm»
|
||||||||||||||
|
Коммутационнаяспособность при активной нагрузке: - сила постоянного тока, А - напряжение постоянного тока, В
|
0,1-1,2 5 300 150
|
|||||||||||||
|
Коммутационнаяспособность при активной нагрузке: - сила переменного тока, А - напряжение переменного тока, В
|
5 400
|
|||||||||||||
|
Время срабатывания / возврата, мс
|
14 / 5
|
|||||||||||||
|
МИЛЛИСЕКУНДОМЕР
|
||||||||||||||
|
Диапазон измерения времени, с
|
0,001 - 99 999
|
|||||||||||||
|
Пределы допускаемой относительной погрешности воспроизведения интервалов времени, % **
|
± 0,1
|
|||||||||||||
|
Пределы допускаемой абсолютной погрешности измерения интервалов времени, мс **
|
± (0,001х+0,3)
|
|||||||||||||
|
ОБЩИЕ ХАРАКТЕРИСТИКИ
|
||||||||||||||
|
Испытательноенапряжение*** изоляции цепей питания относительно корпуса устройства, В
|
1500
|
|||||||||||||
|
Испытательноенапряжение*** изоляции токоведущих частей (кроме аналоговых входов) относительно корпуса/цепей питания, В
|
1500
|
|||||||||||||
|
Испытательноенапряжение*** изоляции гальванически изолированных источников относительно других групп, В
|
1500
|
|||||||||||||
|
Испытательноенапряжение*** изоляции аналоговых входов относительно корпуса/цепей питания, В
|
2200
|
|||||||||||||
|
Испытательноенапряжение изоляции дискретных входов относительно друг друга, В |
500
|
|||||||||||||
|
Время срабатывания тепловой защиты источников:
- при максимальной выходной мощности из холодного состояния 20 °С, мин, не менее
- при 10 % от максимальной выходной мощности
|
20 длительно
|
|||||||||||||
|
Питание устройства испытательного:
- однофазная сеть, В
- частота питающей сети, Гц
- потребляемая мощность, ВА, не более
|
220 - 22 (+ 44) 48-51 3200
|
|||||||||||||
|
Масса устройства, кг, не более
|
23
|
|||||||||||||
|
Габаритные размеры устройства (без ручки), мм, не более
|
525 х 490 х 165
|
|||||||||||||
|
РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ
|
||||||||||||||
|
Наименованиепараметра
|
Значение
|
|||||||||||||
|
Диапазон рабочих температур окружающей среды, °С
|
5 - 40
|
|||||||||||||
|
Относительнаявлажность воздуха при 25 °С, %, не более Высота над уровнем моря, м, не более
|
80
|
|||||||||||||
|
1000
|
||||||||||||||
|
Диапазон температур хранения, °С
|
от -35 до +55
|
|||||||||||||
|
Группа условий эксплуатации по ГОСТ 17516.1-90
|
М23
|
|||||||||||||
|
Степень защиты по ГОСТ 14254-96
|
IP20
|
|||||||||||||
|
Требования безопасности по ГОСТ Р 51350-99
|
По классу I
|
|||||||||||||
|
ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ
|
||||||||||||||
|
Средний срок службы устройств, лет, не менее
|
6
|
|||||||||||||
|
Средняя наработка на отказ, ч, не менее
|
10000
|
|||||||||||||
|
Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более
|
3
|
|||||||||||||
* Не нормируется в указанном диапазоне. Относительная погрешность 2,5 % гарантируется
изготовителем
** В рабочем температурном диапазоне применения
*** Переменное напряжение, частота 50 Гц.
Сопротивление нагрузки, соответствующей номинальной выходной мощности:
0,625 Ом - в режиме источника тока;
240 Ом - в режиме источника напряжения переменного тока;
3,6 кОм - в режиме источника напряжения постоянного тока.
Примечание:
В формулах относительной погрешности приняты следующие обозначения:
Хк- значение предела измерения соответствующей величины;
x - измеренное значение соответствующей величины;
Rн – сопротивление нагрузки (реальное)
Rном – сопротивление нагрузки, соответствующее номинальной мощности
