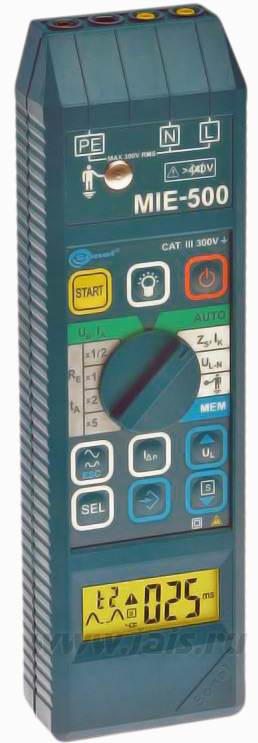

Основные характеристики MIE - 500 :
- измерение параметров устройств защитного отключения (УЗО) типа АС и А;
- создаваемый ток утечки, выбранный Пользователем:
- синусоидальный (старт с положительного либо отрицательного полупериода);
- пульсирующий с положительными или отрицательными составляющими полупериодов переменного тока;
- измерение параметров устройств защитного отключения обычного или селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
- измерение времени отключения УЗО при токах, равных 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
- измерение полного сопротивления петли короткого замыкания и вычисление значения ожидаемого тока короткого замыкания;
- выбор уровня безопасного напряжения прикосновения 25 или 50 В, а для УЗО селективного типа дополнительно 12,5 В;
- измерение напряжения прикосновения;
- быстрая проверка целостности и правильности подключения нулевых проводников;
- оценка сопротивления заземляющего устройства;
- память 500 результатов измерений;
- передача данных в компьютер.
Назначение и область применения MIE - 500:
Предназначен для электромонтажников и энергетических служб предприятий, выполняющих большое количество измерений. Удобство MIE-500 - в его многофункциональности. Можно использовать один прибор для контроля параметров работы всех видов защит. Прибор применяется в сетях системы с номинальным напряжением 220В.
|
Внимание!
|
|
- Класс защиты:III 300 В согласно PN-EN 61010-1
|
|
- Номер в Госреестре:26859-04
|
|
- Температурный диапазон:0...+ 40° С
|
|
- Габариты ШxВxГ:67×230×35 мм
|
|
- Масса:0,4 кг
|
|
Стандартная комплектация MIE - 500:
|
Индекс
|
|
Провод измерительный 1,2 м с острым зондом желтый (MZC-XXX, MRP-XXX, MIE-500, MRU-XXX)
|
WAPRZ1X2YEBS
|
|
Провод измерительный 1,2 м с острым зондом черный
|
WAPRZ1X2BLBS
|
|
Зажим «Крокодил» изолированный чёрный K01 (10 А)
|
WAKROBL20K01
|
|
Адаптер с сетевой вилкой UNI-SCHUKO (MRP-ХХХ, MIE-500)
|
WAADAUNI1
|
|
Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V (MIE-500, MRP-XXX, MZC-30X, MIC-3, REN-700)
|
#
|
|
Футляр с ремнем (MZC-200, MZC-300, MZC-303E, MRP-120, MRP-200, MIE-500, MIC-3)
|
WAFUTM1
|
|
Дополнительная комплектация MIE - 500:
|
Индекс
|
|
Кабель последовательного интерфейса OPTO-RS (MZC-303E, MRP-XXX, MIE-500, MIC-1000, MIC-2500)
|
WAPRZOPTORS
|
|
Адаптер трёхфазных гнёзд AGT-16 (MRP-XXX, MIE-500)
|
WAADAAGT16
|
|
Адаптер трехфазных гнезд AGT-63 (MRP-XXX, MIE-500)
|
WAADAAGT63
|
|
Провод измерительный 10 м с острым зондом желтый (MZC-XXX, MIE-500, MPI-51X)
|
WAPRZ010YEBS
|
|
Провод измерительный 20 м с острым зондом жёлтый (MZC-XXX, MIE-500, MPI-51Х)
|
WAPRZ020YEBS
|
|
Провод измерительный 5 м с острым зондом жёлтый (MZC-XXX, MPI-51Х, MIE-500)
|
WAPRZ005YEBS
|
|
Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V (MIE-500, MRP-XXX, MZC-30X, MIC-3, REN-700)
|
#
|
|
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1 (MRP-ХХХ, MIE-500)
|
WAADATWR1
|
|
Адаптер трёхфазных гнёзд AGT-32 (MRP-XXX, MIE-500)
|
WAADAAGT32
|
Основные техничеcкие характеристики MIE-500
Измерение времени отключения УЗО (tA)
Диапазон измерения согласно IEC 61557 - от 0 мс...до наибольшего значения
Диапазон измерения согласно IEC 61557 - от 0 мс...до наибольшего значения
|
Тип выключателя
|
Установленная кратность
|
Диапазон отображения
|
Разрешение
|
Погрешность основная
|
|
Общего типа
|
0,5 IΔn
|
0...200 мс
|
1 мс
|
± (2% и. в. + 1 ед. мл. разряда)
|
|
1 IΔn
|
||||
|
2 IΔn
|
0...150 мс
|
|||
|
5 IΔn
|
0...40 мс
|
|||
|
Cелективного
|
0,5 IΔn
|
0...500 мс
|
||
|
1 IΔn
|
||||
|
2 IΔn
|
0...200 мс
|
|||
|
5 IΔn
|
0...150 мс
|
Измерение тока отключения УЗО (IA)
1) для синусоидального дифференциального тока (IA)
Диапазон измерения согласно IEC 61557 - (0,3...1,0) IΔn
1) для синусоидального дифференциального тока (IA)
Диапазон измерения согласно IEC 61557 - (0,3...1,0) IΔn
|
Выбранный номинальный ток выключателя
|
Диапазон
|
Разрешение
|
Ток измерения
|
Погрешность основная
|
|
10 мА
|
3,3...10 мА
|
0,1 мА
|
0,3 x IΔn...1,0 x IΔn
|
5% IΔn
|
|
30 мА
|
9,0...30,0 мА
|
|||
|
100 мА
|
33...100 мА
|
1 мА
|
||
|
300 мА
|
90...300 мА
|
|||
|
500 мА
|
150...500 мА
|
2) для дифференциального однополярного пульсирующего тока (IA)
|
Выбранный номинальный ток выключателя
|
Диапазон
|
Разрешение
|
Ток измерения
|
Погрешность основная
|
|
10 мА
|
4...20 мА
|
0,1 мА
|
0,4 x IΔn...2.0 x IΔn
|
± 8% IΔn
|
|
30 мА
|
12...42 мА
|
0,4 x IΔn...1,4 x IΔn
|
± 7% IΔn
|
|
|
100 мА
|
40...140 мА
|
1 мА
|
||
|
300 мА
|
120...420 мА
|
Измерение напряжения прикосновения (UB)
Диапазон измерения согласно IEC 61557 - 10...50 В
|
Выбранный номинальный ток выключателя
|
Диапазон
|
Разрешение
|
Ток измерения
|
Погрешность основная
|
|
10 мА
|
0...50 В
|
0,1 В
|
4 мА
|
± (0...10% и. в. + 5 ед. мл. разряда)
|
|
30 мА
|
12 мА
|
|||
|
100 мА
|
40 мА
|
± (0...4% и. в. + 5 ед. мл. разряда)
|
||
|
300 мА
|
120 мА
|
|||
|
500 мА
|
200 мА
|
Измерение полного сопротивления петли короткого замыкания (Zs)
Диапазон измерения
|
Диапазон
|
Разрешение
|
Погрешность
|
|
0,00...9,99 Ом
|
0,01 Ом
|
± (2% и. в. + 3 ед. мл. разряда)
|
|
10,0...99,0 Ом
|
0,1 Ом
|
± (2% и. в. + 3 ед. мл. разряда)
|
|
100...200 Ом
|
1 Ом
|
± (3% и. в. + 3 ед. мл. разряда)
|
Вычисление тока короткого замыкания (Iк)
Диапазон отображения
|
Диапазон отображения
|
Разрешение
|
Погрешность
|
|
1,15...9,99 А
|
0,01 А
|
Определяется по основной погрешности полного сопротивления петли короткого замыкания
|
|
10,0...99,0 А
|
0,1 А
|
|
|
100...999 А
|
1 А
|
|
|
1,00...9,99 кА
|
0,01 кА
|
|
|
10...22,0 кА
|
0,1 кА
|
|
Дополнительные технические характеристики
|
|
|
Класс изоляции
|
двойная, согласно PN-EN 61010-1 и IEC 61557
|
|
Категория безопасности
|
III 300В согласно PN-EN 61010-1
|
|
Степень защиты корпуса согласно PN-EN 60529
|
IP40
|
|
Диапазон напряжений, при которых выполняются измерения УЗО и петли короткого замыкания
|
187...250 В
|
|
Номинальная частота сети
|
50 Гц
|
|
Питание
|
два элемента питания LR6 (размер AA), алкалиновые
|
|
Температура рабочая
|
0..+ 40°C
|
|
Температура хранения
|
- 20..+ 60°C
|
|
Температура номинальная
|
+20..+25°C
|
|
Время до самовыключения
|
2 мин. (в режиме AUTO 3 мин.)
|
|
Дисплей
|
жидкокристаллический, 3-х разрядный высотой 14мм
|
|
Стандарт качества
|
разработка, проект и производство согласно ISO 9001
|
