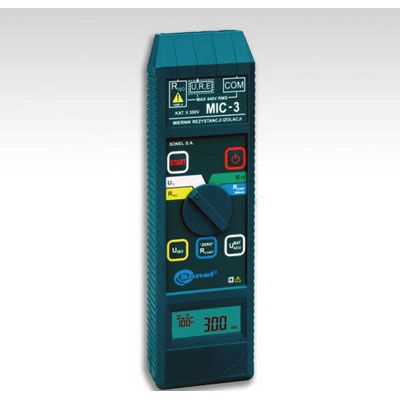

Измеритель параметров электроизоляции с мультиметром MIC-3

Технические характеристики:

Назначение и область применения:

Прибор MIC-3 предназначен для измерения активного сопротивления электроизоляции кабельных линий, проводов, обмоток электродвигателей, трансформаторов и других электроустановок, а также сопротивления соединения проводников присоединения к земле и выравнивания потенциалов, других контактных соединений. Конструкция прибора позволяет проводить измерение активного сопротивления проводников присоединения к земле и выравнивания потенциалов измерительным током не менее 200 мА с разрешением 0,01 Ом.

Основные характеристики прибора MIC-3:

• измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
• измерение сопротивления изоляции до 3 ГОм тремя измерительными напряжениями - 250, 500 и 1000 В;
• контроль целостности электрических цепей;
• низковольтное измерение активного сопротивления в диапазоне 0...400 Ом;
• саморазряд ёмкости измеренного объекта после окончания измерения;
• автоматический выбор измерительных диапазонов;
• измерение напряжения переменного и постоянного тока;
• акустическое определение пятисекундных отрезков времени, облегчающее снятие временных характеристик при измерении активного сопротивления изоляции.

Технические характеристики:

Измерение сопротивления изоляции
Измерительное напряжение: 250 В, 500 В и 1000 В
Точность установки напряжения (R_obc [Ом] ≥ 1000*U_N [B]) - 0 + 10% от заданного значения
Температурная стабильность напряжения - меньше чем 0,1% /°C
Для U_N=250 В: 250 кОм ... 1000 МОм
Диапазон измерения согласно IEC 61557-2

Диапазон отображения для UN=250 В	Разрешение	Основная погрешность
0 ... 1999 кОм	1 кОм	± (3% и. в. + 8 ед. мл. разряда)
2,00 ... 19,99 МОм	0,01 МОм
20,0 ... 199,9 МОм	0,1 МОм
200 ... 1000 МОм	1 МОм

Для U_N=500 В: 500 кОм ... 1999 МОм
Диапазон измерения согласно IEC 61557-2

Диапазон отображения для UN=500 В	Разрешение	Основная погрешность
0 ... 1999 кОм	1 кОм	± (3% и. в. + 8 ед. мл. разряда)
2,00 ... 19,99 МОм	0,01 МОм
20,0 ... 199,9 МОм	0,1 МОм
200 ... 1999 МОм	1 МОм

Для U_N=1000 В: 1000 кОм ... 3,0 ГОм
Диапазон измерения согласно IEC 61557-2

Диапазон отображения для UN=1000 В	Разрешение	Основная погрешность
0 ... 1999 кОм	1 кОм	± (3% и. в. + 8 ед. мл. разряда)
2,00 ... 19,99 МОм	0,01 МОм
20,0 ... 199,9 МОм	0,1 МОм
200 ... 1999 МОм	1 МОм
2,00 ... 3,00 ГОм	0,01 ГОм	± (4% и. в. + 6 ед. мл. разряда)

Низковольтное измерение активного сопротивления

Диапазон	Разрешение	Основная погрешность
0,0 ... 199,9 Ом	0,1 Ом	± (2% и. в. + 3 ед. мл. разряда)
200 ... 399 Ом	1 Ом

Звуковой сигнал для активного сопротивления ниже - 10 Ом
Максимальное напряжение на открытых зажимах - 5 В
Максимальный ток при замкнутых зажимах - 10 мА
Измерение активного сопротивления защитных и уравнительных соединений
Диапазон измерения согласно IEC 61557-4: 0,11 ... 399 Ом

Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 19,99 Ом	0,01 Ом	± (2% и. в. + 3 ед. мл. разряда)
20,0 ... 199,9 Ом	0,1 Ом
200 ... 399 Ом	1 Ом

Максимальное напряжение на открытых зажимах - 5,0 В
Ток при замкнутых зажимах (для U_BAT ≥ 2,4 В) > 200 мА
Измерение напряжения (между зажимами "COM" и "U, R, E")
Напряжение постоянного тока

Диапазон	Разрешение	Основная погрешность
0 ... 600 В	1 В	± (3% и. в. + 2 ед. мл. разряда)

Напряжение переменного тока 45...65 Гц
(синусоидальная форма с наличием гармоник < 2%)

Диапазон	Разрешение	Основная погрешность
0 ... 600 В	1 В	± (3% и. в. + 2 ед. мл. разряда)

Дополнительные технические характеристики измерителя MIC-3:

Наименование параметра	Значение
Габариты (Ш x В x Г)	230 x 67 x 35 мм
Масса	0,3 кг
Дисплей	жидкокристаллический, 4 цифры высотой 14 мм
Номинальное напряжение сети	230 В
Питание измерителя	2 элемента питания LR6 (размер AA) или 2 аккумулятора NiCd
Температурный диапазон	0 ... +40°C
Температура хранения	-20 ... +60°C
Время до самовыключения	2 минуты
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP40
Частота измерений	для измерительной функции RISO около 3 измерений в секунду
Количество измерений RISO	мин. 300
Количество измерений RCONT	мин. 1400
