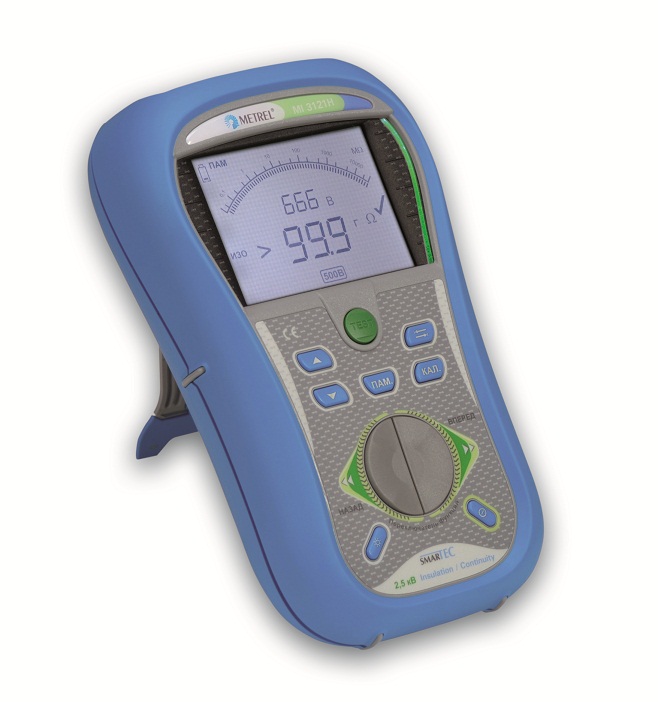

Измеритель сопротивления изоляции и целостности электрических цепей MI 3121H 2,5кВ Insulation/Continuity:
SMARTEC 2,5 кВ Insulation/Continuity – компактный переносной прибор, который позволит провести полную диагностику изоляции, так как способен не только измерять сопротивление диэлектрических материалов, но и выявлять негативные процессы, протекающие в них вследствие воздействия влаги и других факторов. Измеритель MI 3121H генерирует испытательное напряжение до 2,5 кВ, что особенно важно для испытания изоляции кабельных линий, трансформаторов тока и напряжения, электродвигателей. Кроме того, MI3121H имеет два различных режима для измерения сопротивления проводников.
Функции прибора MI 3121H:
-
Измерение сопротивления изоляции в диапазоне до 100 ГОм.
-
Вычисление коэффициентов абсорбции и поляризации.
-
Проверка целостности защитного проводника при испытательном токе 200 мА.
-
Проверка целостности защитного проводника при испытательном токе 7 мА в режиме непрерывного измерения.
-
Измерение напряжения и частоты.
Отличительные особенности прибора MI 3121H:
-
Прибор имеет режим непрерывного измерения сопротивления изоляции в ходе, которого вычисляются коэффициенты абсорбции и поляризации, позволяющие оценить степень увлажненности изоляции и выявить процессы старения.
-
Возможность работы при отрицательных температурах (до - 20 °С) и высокой относительной влажности (до 90%)
-
Оценка результатов (соответствует / не соответствует) с помощью светодиодных индикаторов (зеленый / красный), расположенных по краям большого экрана.
-
Встроенная память на 1500 измерений имеет 2-х уровневую структуру для удобной организации результатов измерений.
-
Подключение к ПК посредством RS-232- или USB-портов
-
Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений.
-
Автоматический разряд испытываемой установки после завершения измерений.
-
Встроенное зарядное устройство.
-
Магнит для фиксации прибора рядом с испытываемым объектом.
-
Размеры: 140 x 230 x 80 мм
-
Масса (без батарей): 0,85 кг.
Технические характеристики прибора MI 3121H:
|
Функции |
Диапазон измерений |
Разрешение |
Погрешность измерений |
|
Сопротивление изоляции |
U: 100 В, 250 В пост. тока |
||
|
R: 0,00 ... 19,99 МОм |
0,01 MОм |
±(5 % от измер. + 3 емр) |
|
|
20,0 … 199,9 МОм |
0,1 MОм |
±(10 % от измер.) |
|
|
200… 999 МОм |
1 MОм |
±(20 % от измер.) |
|
|
U: 500 В, 1000 В, 2500 В пост. тока |
|||
|
R: 0,00 ... 19,99 МОм |
0,01 MОм |
±(5 % от измер. + 3 емр) |
|
|
20,0 … 199,9 МОм |
0,1 MОм |
±(5 % от измер.) |
|
|
200 … 999 МОм |
1 MОм |
±(5 % от измер.) |
|
|
1,00 … 4,99 ГОм |
10 МОм |
±(10 % от измер.) |
|
|
5,00 … 19,99 ГОм |
10 МОм |
±(20 % от измер.) |
|
|
20,0 … 99,9 ГОм |
100 МОм |
±(20 % от измер.) |
|
|
Испытательное напряжение |
0…1999 В |
1 В |
±(3 % от измер. + 3 емр) |
|
2,00…3,00 кВ |
10 В |
±(3 % от измер.) |
|
|
Коэффициент абсорбции DAR |
0,01…9,99 |
0,01 |
±(5 % от измер. + 2 емр) |
|
10,0…100,0 |
0,1 |
±(5 % от измер) |
|
|
Коэффициент поляризации PI |
0,01…9,99 |
0,01 |
±(5 % от измер. + 2 емр) |
|
10,0…100,0 |
0,1 |
±(5 % от измер) |
|
|
Непрерывность защитного проводника при токе 200 мA (R200мА) |
0,00…19,99 Ом |
0,01 Ом |
±(3 % от измер. + 3 емр) |
|
20,0 … 199,9 Ом |
0,1 Ом |
±(5 % от измер.) |
|
|
200 ... 1999 Ом |
1 Ом |
±(10 % от измер.) |
|
|
Непрерывность защитного проводника при токе 7 мA (R7мА) (непрерывное измерение) |
0,0…19,9 Ом |
0,1 Ом |
±(5 % от измер. + 3 емр) |
|
20 … 1999 Ом |
1 Ом |
±(10 % от измер.) |
|
|
Напряжение |
0.00 … 9,99 В |
0,01 В |
±(3 % от измер. + 3 емр) |
|
10,0...99,9 В |
0,1 В |
±(3 % от измер. + 3 емр) |
|
|
100...550 В |
1 В |
±(3 % от измер. + 3 емр) |
|
-
Питание 9 В пост. тока (6 x 1,5 В алкал. батарей или аккумул. NiMH, размер AА);
-
Категория перенапряжения 600 В CAT III, 300 В CAT IV;
-
Степень защиты двойная.
