Многофункциональный измеритель параметров электроустановок

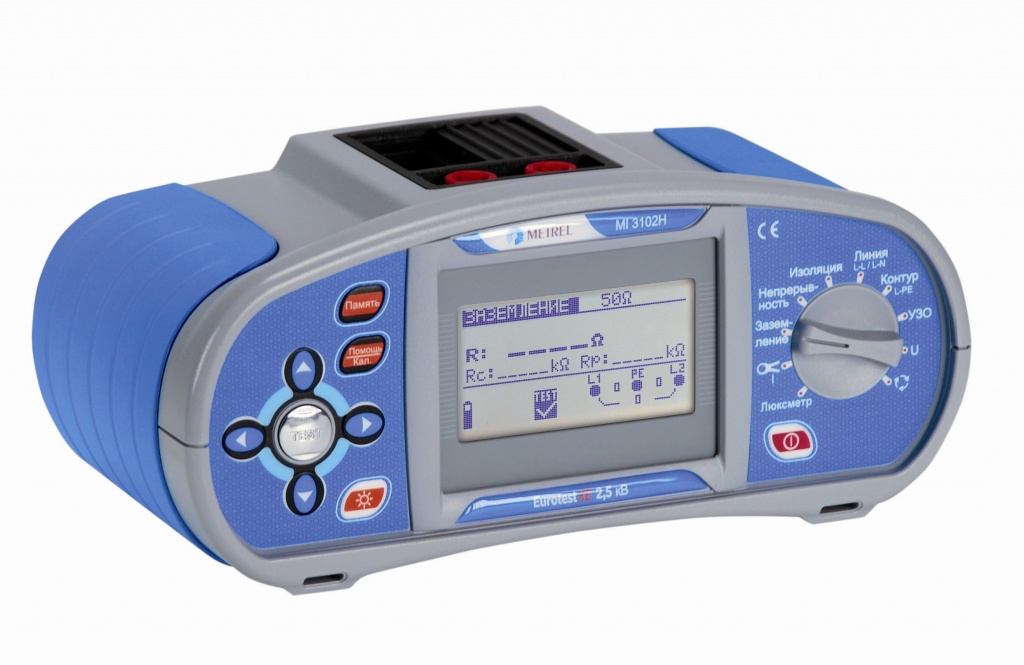

Прибор MI 3102H EurotestXЕ 2,5 кВ сочетает в себе компактный эргономичный дизайн и полный набор функций для измерения параметров электроустановок. Прибор позволяет проводить измерение сопротивления изоляции при напряжении от 100 до 2500 В. В прибор встроена таблица характеристик предохранителей и УЗО, что обеспечивает быструю оценку результатов измерений. С помощью прибора также могут быть измерены освещенность и действующее значение тока TRMS (опция). Прибор оснащен переключателем функций. Все измерения могут быть сохранены в память прибора, основанную на 3-уровневой структуре. EurotestXЕ 2,5 кВ отличается выгодным соотношением цена – качество. При разработке многофункционального измерителя параметров электроустановок MI3102H были учтены требования главы 1.8 ПУЭ и приложения 3 ПТЭЭП, что позволит использовать этот прибор для испытаний силовых кабельных линий, синхронных генераторов и компенсаторов, электродвигателей переменного тока, трансформаторов тока, трансформаторов напряжения, конденсаторов, полупроводниковых устройств, вводов, проходных изоляторов, выключателейֺи разъединителей, короткозамыкателей, комплектных распределительных устройств, щитов и токопроводов, сборных и соединительных шин, цепей питания приводов выключателей и разъединителей, цепей управления, защиты, автоматики, телемеханики и др.
Функции:
- измерение сопротивления изоляции в диапазоне до 10 ГОм напряжением до 2500 В;
- измерение коэффициентов абсорбции (DAR), поляризации (PI), R60
- проверка непрерывности защитных проводников;
- измерение полного сопротивления линии и контура со встроенной таблицей характе-ристик предохранителя; автоматический расчет тока короткого замыкания;
- проверка параметров селективных с стандартных УЗО АС и А типов с номинальны-ми токами отключения от 10 мА до 1 А;
- контроль порядка чередования фаз в трехфазных системах;
- измерение сопротивления заземления по 3-х проводной схеме;
- измерение и частоты напряжения;
- измерение силы тока (TRMS) с помощью опциональных клещей А1018;
- измерение освещенности с помощью опциональных датчиков А1172, А1173.
Отличительные особенности:
- Встроенная 3-х уровневая память и позволяет сохранять более 500 измерений.
- Полная русификация.
- ПО Eurolink PRO позволяет быстро генерировать отчеты измерений.
- Рабочие условия от -10°с до +40°С, максимальная относительная влажность 95%
- Размеры (в мм): 230 x 103 x 115.
- Масса: 1,3 кг
|
Функция
|
Диапазон измерения
|
Разрешение
|
Погрешность измерений
|
|
Сопротивление изоляции
|
U=100 В, 250 В:
|
||
|
R: 0,000 …1,999 МОм
|
0,001 МОм
|
±(5% от измер.+ 3 ед.мл.р.)
|
|
|
2,00 … 99,99 МОм
|
0,01 МОм
|
±(5% от измер.+ 3 ед.мл.р.)
|
|
|
100,0 … 199,9 МОм
|
0,1 МОм
|
±(5% от измер.+ 3 ед.мл.р.)
|
|
|
U= 500 В, 1 кВ
|
|||
|
R: 0,000 …1,999 МОм
|
0,001MОм
|
±(2% от измер.+ 3 ед.мл.р.)
|
|
|
2,00 … 99,99 МОм
|
0,01 МОм
|
±(2% от измер.+ 3 ед.мл.р.)
|
|
|
100,0 … 199,9 МОм
|
0,1 МОм
|
±(2% от измер.+ 3 ед.мл.р.)
|
|
|
200 … 999 МОм
|
1 МОм
|
±(10 % от измер.)
|
|
|
U= 2,5 кВ
|
|||
|
R: 0,000 …1,999 МОм
|
0,001 МОм
|
±(2% от измер.+ 3 ед.мл.р.)
|
|
|
2,00 … 99,99 МОм
|
0,01 МОм
|
±(2% от измер.+ 3 ед.мл.р.)
|
|
|
100,0 … 199,9 МОм
|
0,1 МОм
|
±(2% от измер.+ 3 ед.мл.р.)
|
|
|
200 … 1999 МОм
|
1 МОм
|
±(10 % от измер.)
|
|
|
2,00 … 9,99 ГОм
|
10 МОм
|
±(10 % от измер.)
|
|
|
Коэффициент абсорбции (DAR)/ поляризации (PI)
|
0,01…9,99
|
0,01
|
±(5% от измер.+ 2 ед.мл.р.)
|
|
10,0…100,0
|
0,1
|
±(5% от измер.)
|
|
|
Непрерывность защитного проводника при токе 200мА
|
0,00 …19,99 Ом
|
0,01 Ом
|
±(3 % от измер.+ 3 ед.мл.р.)
|
|
20,0 … 99,9 Ом
|
0,1 Ом
|
±(5 % от измер.)
|
|
|
100 … 1999 Ом
|
1 Ом
|
±(5 % от измер.)
|
|
|
Непрерывность защитного проводника при токе 7мА
|
0,0 …99,9 Ом
|
0,1 Ом
|
±(5% от измер.+ 3 ед.мл.р.)
|
|
100 … 1999 Ом
|
1 Ом
|
±(5% от измер.+ 3 ед.мл.р.)
|
|
|
Полное сопротивление линии
|
0,00 … 19,99 Ом
|
0,01 Ом
|
±(5 % от измер.+ 5 ед.мл.р.)
|
|
20,0… 99,9 Ом
|
0,1 Ом
|
±(5 % от измер.+ 5 ед.мл.р.)
|
|
|
100 … 1999 Ом
|
1 Ом
|
±(5 % от измер.+ 5 ед.мл.р.)
|
|
|
Полное сопротивление контура
|
0,00 … 19,99 Ом
|
0,01 Ом
|
±(5 % от измер.+ 5 ед.мл.р.)
|
|
20,0 …99,9 Ом
|
0,1 Ом
|
±(5 % от измер.+ 5 ед.мл.р.)
|
|
|
100 …1999 Ом
|
1 Ом
|
±(5 % от измер.+ 5 ед.мл.р.)
|
|
|
Полное сопротивление контура, режим без отключения УЗО
|
0,00 … 19,99 Ом
|
0,01 Ом
|
±(5 % от измер.+ 5 ед.мл.р.)
|
|
20,0 …99,9 Ом
|
0,1 Ом
|
±(10 % от измер.)
|
|
|
100 …1999 Ом
|
1 Ом
|
±(10 % от измер.)
|
|
|
Предполагаемый ток КЗ
|
0,00…19,99 А
|
0,01 А
|
См. погрешность измерения полного сопротивления контура или линии
|
|
20,0…99,9 А
|
0,1 А
|
||
|
100…999 А
|
1 А
|
||
|
1,00…9,99 кА
|
10 А
|
||
|
10…24,4 кА
|
100 А
|
||
|
Напряжение
|
0… 500 В
|
1 В
|
±(2 % от измер.+ 2 ед.мл.р.)
|
|
Частота
|
45,0 Гц … 65,0 Гц
|
0,1 Гц
|
±2 ед.мл.р.
|
|
Параметры УЗО
|
10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
|
||
|
Номинальный отключающий ток I∆N
|
0, 0 …9,9 В
|
0,1 В
|
(от 0% до 10%) от измер.+ 2 ед.мл.р.
|
|
Напряжение прикосновения
|
10,0…99,9 В
|
0,1 В
|
(от 0% до 10%) от измер.
|
|
Время срабатывания
|
0 … 500 мс
|
1 мс
|
±3 мс
|
|
Ток срабатывания
|
0,2 x I∆N …1,1 x I∆N (тип AC, I∆N = 10 мА)
|
0,05 x I∆N
|
±0,1 x I∆N
|
|
0,2 x I∆N …2,2 x I∆N (тип A, I∆N = 10 мА)
|
0,05 x I∆N
|
±0,1 x I∆N
|
|
|
0,2 x I∆N …1,1 x I∆N (тип AС,I∆N ≥30 мА)
|
0,05 x I∆N
|
±0,1 x I∆N
|
|
|
0,2 x I∆N …1,5 x I∆N (тип А, I∆N ≥30 мА)
|
0,05 x I∆N
|
±0,1 x I∆N
|
|
|
Сопротивление заземления
|
0,00…19,99 Ом
|
0,01 Ом
|
±(2 % от измер.+ 3 ед.мл.р.)
|
|
20,0…99,9 Ом
|
0,1 Ом
|
±(2 % от измер.+ 3 ед.мл.р.)
|
|
|
100 …1999 Ом
|
1 Ом
|
±(2 % от измер.+ 3 ед.мл.р.)
|
|
|
Освещенность
|
0,01 …19,99 люкс
|
0,01 люкс
|
±(5 % от измер.+ 2 ед.мл.р.)
|
|
20,0 …199,9 люкс
|
0,1 люкс
|
±5 % от измер.
|
|
|
200 …1999 люкс
|
1 люкс
|
±5 % от измер.
|
|
|
2,00 …19,99 клюкс
|
10 люкс
|
±5 % от измер.
|
|
|
Истинное среднеквадратическое значение силы тока
|
0,0 мА…99,9 мА
|
0,1 мА
|
±(5 % от измер.+ 3 ед.мл.р.)
|
|
100 мА…999 мА
|
1 мА
|
±5 % от измер.
|
|
|
1,00 A …19,99 A
|
0,01 А
|
±5 % от измер.
|
|
|
Питание
|
6 шт.1,5В алкалиновых/1,2В аккумуляторных батареи размер АА
|
||
|
Категория перенапряжения
|
600 В CAT III; 300 В CAT IV
|
||
|
Класс защиты от поражения электротоком
|
Двойная изоляция
|
||
|
Подключение к ПК
|
RS 232 или USB
|
||
